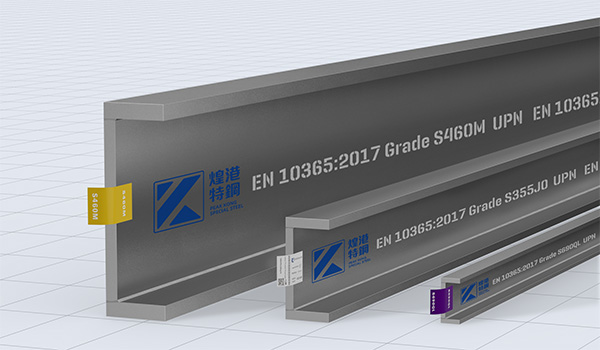

歐盟標準UPN槽鋼
- 標準: EN 10365:2017
- 工藝: ISO 15614-11 、ISO 15614-14
- 工藝: ASTM A1069 EN 13919
- 鋼級: S275J0、S355J0、S460J0、S460M、S460ML、S690QL
- 公差: BS 4-1:2005 DIN 1026-2
- 證書: 根據EN10204-2.2或3.1B
歐盟標準UPN槽鋼公差
類別 | 公差 |
---|---|
高度 (H) | 高度 300 以下:±2.0mm 300 以上:±3.0mm |
邊緣 (B) | ±2.0mm |
垂直度 (T) | 寬度的 2.5% 或更少 (B) 請注意,最小公差為 2.0 mm |
彎曲 | 長度的 0.2% 或更少 |
腿長(S) | [腹板厚度(t 1 )×0.7]以上 |
焊縫熔深(a) | [腹板厚度(t 1 )×0.5]以上 |
長度 | 3至6米 |
長度公差 | +40mm,-0mm |

歐盟標準UPN槽鋼規格
搜索:
規格 | 工艺 | 重量 kg/m | 高 h /mm | 底寬 b /mm | 腰厚 s /mm | 腿厚 t /mm | 內弧半徑 r1 /mm | 外弧半徑 r2 /mm |
---|---|---|---|---|---|---|---|---|
UPN 80 | 激光 | 8.65 | 80 | 45 | 6 | 8 | 8 | 4 |
UPN 100 | 激光 | 10.6 | 100 | 50 | 6 | 8.5 | 8.5 | 4.5 |
UPN 120 | 激光 | 13.4 | 120 | 55 | 7 | 9 | 9 | 4.5 |
UPN 140 | 激光 | 16.0 | 140 | 60 | 7 | 10 | 10 | 5 |
UPN 160 | 激光 | 18.8 | 160 | 65 | 7.5 | 10.5 | 10.5 | 5.5 |
UPN 180 | 激光 | 22.0 | 180 | 70 | 8 | 11 | 11 | 5.5 |
UPN 200 | 激光 | 25.3 | 200 | 75 | 8.5 | 11.5 | 11.5 | 6 |
UPN 220 | 激光 | 29.4 | 220 | 80 | 9 | 12.5 | 12.5 | 6.5 |
UPN 240 | 激光 | 33.2 | 240 | 85 | 9.5 | 13 | 13 | 6.5 |
UPN 260 | 激光 | 37.9 | 260 | 90 | 10 | 14 | 14 | 7 |
UPN 280 | 激光 | 41.8 | 280 | 95 | 10 | 15 | 15 | 7.5 |
UPN 300 | 激光 | 46.2 | 300 | 100 | 10 | 16 | 16 | 8 |
UPN 320 | 激光 | 59.5 | 320 | 100 | 14 | 17.5 | 17.5 | 8.75 |
UPN 350 | 激光 | 60.6 | 350 | 100 | 14 | 16 | 16 | 8 |
UPN 380 | 激光 | 63.1 | 380 | 102 | 13.5 | 16 | 16 | 8 |
UPN 400 | 激光 | 71.8 | 400 | 110 | 14 | 18 | 18 | 9 |
訂購與送貨
煌港特鋼在交付過程中適用煌港交貨條件,並增加雙方將遵守適用的法律和法規要求,並不參與任何不道德商業行為。
煌港特鋼所生產的歐盟標準UPN槽鋼的技術交貨條件符合相應要求。尺寸和公差按照相應鋼材標準定義,工程工作符合相應標準。
歐盟標準UPN槽鋼配備捆紮標籤和煌港特鋼的產品標籤,以實現全面的追溯和識別。
根據相應鋼材標準,將提供對應型材料證書。
